IBM presenta un chip de 0,7 nanómetros con 100.000 millones de transistores

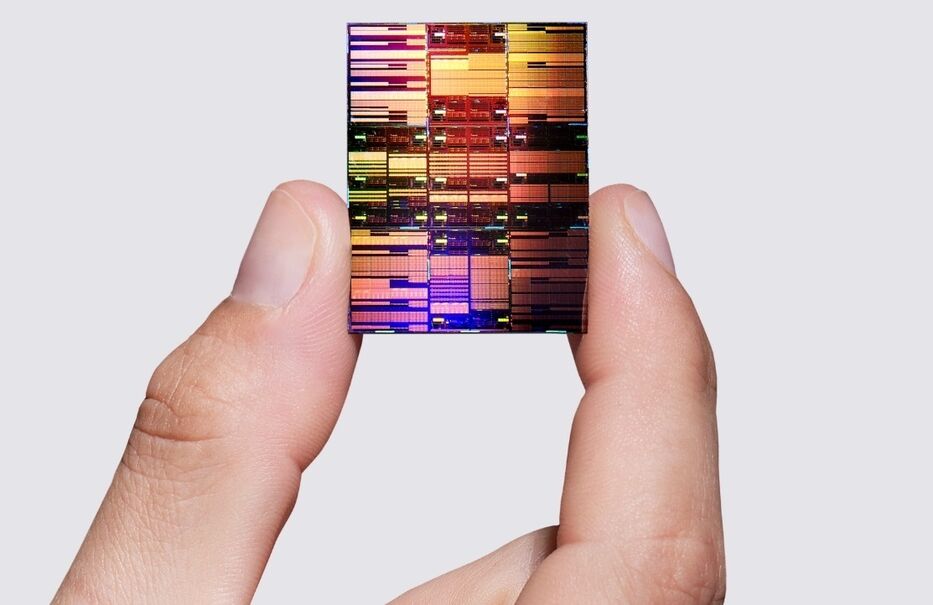

IBM presentó una nueva arquitectura de semiconductores que podría marcar un punto de inflexión en la industria tecnológica: un chip de apenas 0,7 nanómetros capaz de integrar cerca de 100.000 millones de transistores en una superficie similar al tamaño de una uña.

El avance se basa en una innovadora arquitectura tridimensional denominada Nanostack, que busca superar las limitaciones físicas que enfrentan los diseños actuales y abrir la puerta a una nueva generación de procesadores más potentes y eficientes.

Según la compañía, el desarrollo supone un salto significativo respecto al chip experimental de 2 nanómetros que había presentado en 2021, ya que prácticamente duplica la densidad de transistores y mejora de forma sustancial el rendimiento energético.

Cómo funciona la nueva arquitectura

La tecnología utilizada actualmente en muchos chips avanzados de 2 y 3 nanómetros se basa en la arquitectura denominada nanosheet, donde los transistores están organizados en láminas horizontales.

La propuesta de IBM va un paso más allá.

La nueva arquitectura Nanostack apila estos transistores verticalmente mediante enlaces dieléctricos simples, creando una estructura tridimensional que permite aumentar considerablemente la densidad de componentes sin incrementar el tamaño físico del chip.

Además, incorpora un nuevo sistema para gestionar el flujo de corriente eléctrica y materiales renovados para las puertas que regulan el paso de la electricidad dentro del procesador.

A diferencia de los diseños actuales, en los que la corriente rodea los transistores, en Nanostack las conexiones se realizan de forma independiente desde la parte frontal y trasera, optimizando la eficiencia del sistema.

Más potencia y menor consumo

IBM asegura que este diseño permite obtener mejoras de hasta un 50% en el rendimiento respecto a los chips experimentales de 2 nanómetros.

La eficiencia energética también registra avances significativos.

Según los datos presentados por la compañía, la nueva arquitectura podría reducir el consumo energético en aproximadamente un 70%, un aspecto especialmente relevante para centros de datos, inteligencia artificial y dispositivos móviles.

La combinación de mayor potencia y menor consumo es uno de los principales objetivos de la industria de los semiconductores, que enfrenta crecientes desafíos para continuar reduciendo el tamaño de los componentes sin comprometer su funcionamiento.
